我們的產品

專業從事汽車電子零配件研發和生產配套的供應商

升降器防夾模塊

升降器防夾模塊

升降器防夾模塊

升降器防夾模塊

電子扇＆鼓風機模塊

電子扇＆鼓風機模塊

電子扇＆鼓風機模塊

電子扇＆鼓風機模塊

查看更多詳細
視頻标題

關于我們

科技創新帶動發展　▪　追求卓越永不停步

溫州嘉雲科技有限公司于 2017 年正式注冊成立，公司坐落于溫州龍灣區永興街道濱海二路置信時尚小微園。 早在2009年公司創立瑞安市博技汽車電子有限公司之初，公司就與國内大學合作，積累了豐富的技術和人才。發展至今搬遷于濱海空港新區，我們的研發實力和售後服務得到了各合作夥伴的高度認可和肯定。
我公司是一家專業從事汽車電子零配件研發和生產配套的供應商，產品主要有汽車電子扇控制模塊、汽車玻璃升降器防夾模塊、汽車空調鼓風機控制器、雨刮電機控制器，SUV電動踏闆控制器等，至今已成功研發了上百款控制模塊。具有一套自己成熟的開發技術，在廣大員工的努力與合作商的支持下正蓬勃發展...

查看更多詳細

我們的優勢

專業從事汽車電子零配件研發和生產配套的供應商

圖片名稱

企業文化

管理的本質不在于知而在于行，知道是沒有力量的，相信并且做

查看詳情
圖片名稱

榮譽資質

“厚德載物、合作共赢”，重信譽，守承諾，輕松產品赢得了 全國數萬家用戶的放心使用。

查看詳情
圖片名稱

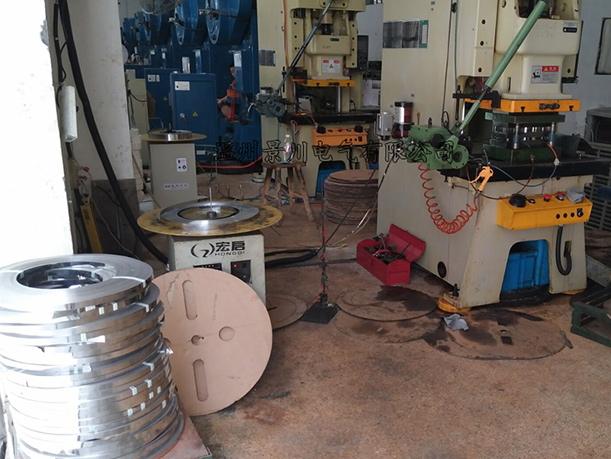

生產能力

擁有很強的研發與生產能力，以及先進的實驗開發和檢測儀器。

查看詳情
圖片名稱

聯系我們

我們的研發實力和售後服務得到了各合作夥伴的高度認可 和肯定，歡迎前來洽談。

查看詳情

新聞資訊

專業從事汽車電子零配件研發和生產配套的供應商

熱烈歡迎杭州電子科技大學師生莅臨我司參觀

熱烈歡迎杭州電子科技大學師生莅臨我司參觀！

熱烈歡迎杭州電子科技大學師生莅臨我司參觀

2023年上海法蘭克福車展

2023年上海法蘭克福車展

2023年上海法蘭克福車展

基于霍爾傳感器和電流紋波技術在電動車車窗防夾中的應用

溫州搏技科技有限公司   随着汽車工業的發展，人們追求更加舒适和便于操作的駕駛環境，因此，越來越多的汽車上安裝了電動車窗，從而實現車窗的自動升降。然而，由于電動車窗的上升速度較快，很容易引發夾上乘客等事故，尤其是對兒童形成了安全隐患。這對于汽車的安全向提出了新标準，要求電動車窗具有一定的防夾功能。以前汽車普遍采用手搖曲柄的方式使車窗玻璃上升或下降，現今轎車很多都安裝了電動車窗。而具有防夾功能的電動窗應用于汽車始于20世紀90年代，當玻璃上升途中遇到人力障礙時會自動識别而反向運行，防止乘員夾傷，實現防夾功能。由于該功能的重要性，在歐美新車型上都已成爲标準配置，目前國内新推出的高端車型已成爲标準配置。由于低成本方案的推出，經濟型轎車也開始逐漸配備應用這一功能。而車窗位置判斷準确是車窗的防夾功能的正常實現的前提。     1、準确判斷電動窗位置的重要性   法規規定，具有自動上升功能的車窗必須配備自動防夾功能。即當車窗在自動上升過程中，如果車窗玻璃遇到障礙物，必須做出判斷後反轉，并且防夾力要小于100 N。而法規規定的防夾區域是4 mm~200 mm(如圖1)。這就要求系統對車窗的位置進行準确的計算和判斷。 如果車窗位置計算不準确會有以下後果： （1） 比如車窗在上升過程中在防夾區域内，如果車窗位置計算不準确，系統判斷爲防夾區域外。車窗可能遇到障礙物，但是不做防夾反轉。而是繼續上升玻璃。障礙物如果是人，導緻把人夾傷。 （2） 車窗自動上升過程中，如果車窗位置計算不準确，車窗就會到頂部位置認爲在防夾區域内，遇堵後反轉。導緻車窗不能關滿。 （3）車窗在上升過程中，由于存在車窗重量和窗框阻力等因素，在每個位置上的阻力大小是不一樣的。因此判斷車窗位置也是相當重要的。 由以上三點分析可知，車窗位置判斷的準确在防夾功能中，既有非常重要的意義。 2、電動窗位置判斷的原理 從機械的角度講，電動車窗砸升降時，電機旋轉會帶動鋼絲繩的運動，從而帶動車窗的上下開閉。電機每旋轉一定的角度，鋼絲繩就相應地運動一定行程，因此車窗運動的行程與電機的旋轉的圈數成線性關系。通過計算電機旋轉的圈數，可以簡接算出車窗的位置。 2.1霍爾原理 電機的旋轉會使得霍爾傳感器產生脈沖信号。玻璃位置的檢測是通過對控制模塊中的霍爾傳感器發出的方波進行計數來實現。軟件設計中通過單片機芯片的輸入捕捉功能記錄車窗運行過程中的脈沖個數，通過學習，将車窗的上密封條記爲位置0，而下密封條爲大位置。在車窗上升過程中将位置計數器減1，上升到頂時位置計數器清0，下降時位置計數器加l。因此，可按照要求确定防夾區界限對應的位置計數器的值。通過對位置計數器的值的檢測可以簡接判斷玻璃的位置。 脈沖計數方式的關鍵問題在于位置記錄要精确，但在試驗中卻存在電機切斷電源後依舊會發出幾個脈沖的問題，這幾個脈沖由慣性造成，而且不同的玻璃升降器產生的脈沖個數不同。這些脈沖對車窗位置影響随情況的不同而不。在車窗上下兩端堵轉時，這些脈沖不太可能造成車窗位置的變化，而在中簡位置停止時則有可能造成車窗位置移動，特别是下降途中人爲停止時對車窗位置的影響更大。爲了減小這種影響，與電機通電運動時位置計數一樣，在算法中捕捉這些脈沖。如果當前爲下降狀态，則對電機斷電後產生的脈沖進行位置加法操作，如果當前爲上升狀态，則對電機斷電後產生的脈沖進行位置減法操作。 2.2紋波原理 電機有磁極、轉子線圈、換向器組成。根據右手定律轉子線圈通電後再磁極磁場的作用下產生運動。運動到磁場邊緣是磁場變弱，電動勢減小，電流增大。換向器改變轉子線圈的電流方向，重新進入磁場電動勢增大，電流減小。轉子線圈不斷轉動、電動勢和電流不斷變化，從而紋波不斷產生。所以紋波是電機的固有特性，通過計算紋波的個數就能計算出轉子換向的次數，就能計算出窗戶的相對位置，結合時簡就能得出電機的轉速。由于電機在啓動，停止，反轉，堵轉時的紋波特征不明顯。如圖5和圖6，不能精準的計數紋波個數。隻能通過算法進行補償。這樣紋波計數必然和實際的必然存在誤差。而這誤差随着車窗操作次數的增加，誤差也會跟着累積。   3、電動窗位置判斷的原理 從機械的角度講，電動車窗砸升降時，電機旋轉會帶動鋼絲繩的運動，從而帶動車窗的上下開閉。電機每旋轉一定的角度，鋼絲繩就相應地運動一定行程，因此車窗運動的行程與電機的旋轉的圈數成線性關系。通過計算電機旋轉的圈數，可以簡接算出車窗的位置。 4、霍爾傳感器的方案 此方案在電機軸上安裝磁環，在磁環附近安裝霍爾傳感器，當電機轉動時帶動磁環轉動，在霍爾傳感器上感應出高低電平的脈沖信号，脈沖的個數反映了電機的位置，脈沖的頻率反映了電機的轉速。 當電動車窗上升并遇到障礙物是，阻力變大，電機變大，電機轉速将減慢，對應脈沖的信号的脈寬将變大，此時系統會向ECU模塊報告信息，ECU向繼電器或電機驅動芯片發出指令，使電機停轉或者反轉，從而令車窗停止或下降，實現防夾判斷。 DRV5013-Q1是一款雙極性霍爾效應傳感器，具有寬工作電壓範圍（2.7至38V）和高達-22V的反極性保護，使得該器件廣泛用于各種汽車應用。此外該器件還具有抛負載、輸出短路和過流等内部保護功能。 此方案需要安裝磁環且每個車窗都需要各自的控制器，因此成本較高。 相比于霍爾傳感器的方案，機遇紋波計數的無傳感器方案可以節省磁環、霍爾傳感器及相關線束的成本。此外，此方案可以用單控器同時控制多個車窗，能夠提高整車的集成度，進一步降低控制器的成本。因此，基于波紋計數無傳感器方案将成爲未來電動車窗夾的發展趨勢。 5基于紋波技術的無傳感應器方案 波紋計數的無傳感應器方案是利用轉子轉動過程中，電刷在電極簡切換產生電流紋波，并對這種電流波動進行采樣、分析和控制。 此方案首先通過采樣電阻将電機電流信号轉換爲電壓信号，并通過運放對電壓信号進行濾波和放大，放大後的信号一路經過AD轉換成數字信号給到MCU，作爲防夾及堵轉的判斷依據，另一路通過濾波器和比較器得到方波信号，此方波的頻率和電機的轉速成正比。通過方波的個數和頻率可以判斷電機的位置和轉速。 參考設計TIDA-01421提供了一種無傳感器的紋波防夾方案。該設計主要分爲以下幾個部分： 電流檢測放大 INA240-Q1是一個寬共模範圍，高精度，雙向電流檢測放大器。該器件具有–4V至80V的共模範圍，120dB的超大共模抑制比，能夠提供準确，低噪聲的測量結果。 應用中可以在INA240-Q1的輸入端使用一個簡單的RC輸入濾波器，以減少高頻電機電刷產生的噪聲和潛在的PWM開關噪聲。 帶通濾波器 電流檢測放大器的輸出通過有源帶通濾波器進行濾波，以消除額外的噪聲和直流分量，從而得到電流紋波信号。

基于霍爾傳感器和電流紋波技術在電動車車窗防夾中的應用
